Sur un site industriel, une interruption d'alimentation, même brève, peut coûter cher : pertes de production, risques sur la qualité des produits, aléas sécurité. J'ai souvent été confrontée à cette problématique lors de déploiements dans des usines agroalimentaires et des sites pharmaceutiques où la continuité électrique est critique. Dans cet article, je décris comment concevoir une bascule automatique d'alimentation entre un microgrid (génération locale, stockage, sources renouvelables) et le réseau public en s'appuyant sur l'écosystème Schneider EcoStruxure, pour minimiser les arrêts de production tout en garantissant sécurité et conformité.

Définir l'objectif opérationnel et les contraintes

Avant toute architecture technique, je commence par définir clairement les objectifs avec les opérationnels : quelle est la durée d'interruption tolérable ? Quels loads doivent basculer en priorité (processus critiques, éclairage de sécurité, systèmes de contrôle) ? Quelle est la capacité du microgrid (puissance crête, énergie stockée) et quelles contraintes réglementaires s'appliquent (raccordement, sécurité, normes anti-parasitage) ?

Ces réponses orientent le choix entre plusieurs stratégies de bascule : transfert instantané (fast transfer) pour la continuité absolue, transfert avec synchronisation pour éviter les perturbations, ou bascule progressive pour limiter l'usage de la réserve. Dans la majorité des cas industriels que j'ai pilotés, la synchronisation avant fermeture d'un disjoncteur sur le réseau public est nécessaire pour préserver les variateurs, moteurs et automates sensibles.

Architecture cible et composants Schneider EcoStruxure

Pour un projet type, j'utilise les briques suivantes de l'offre EcoStruxure, combinées à des éléments tiers selon les besoins :

  • EcoStruxure Power Monitoring Expert pour la supervision et la mesure de qualité électrique.
  • EcoStruxure Power SCADA Operation ou un SCADA industriel pour la supervision en temps réel et l'interface opérateur.
  • Schneider PLC (Modicon M580/M262) pour la logique de contrôle et la gestion des séquences de bascule.
  • Variateurs et disjoncteurs électroniques (Masterpact, Easergy) pour la protection, le contrôle et la télécommande des organes de coupure.
  • Systèmes d'AGC/EMS (Energy Management System) pour optimiser l'utilisation du microgrid et du stockage.

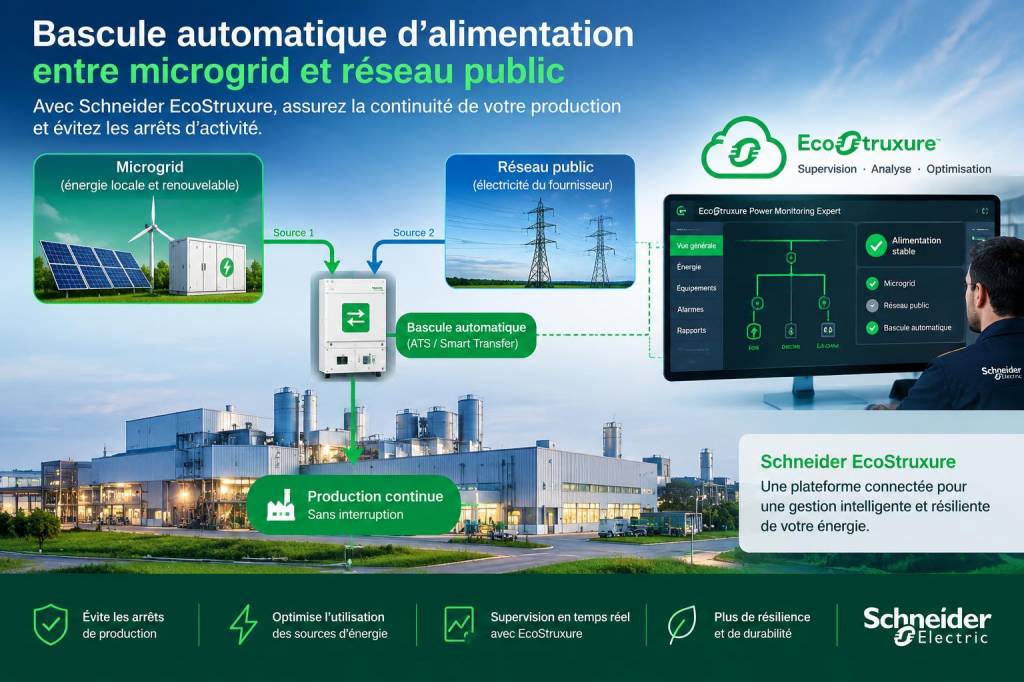

    • Schématiquement, j'organise l'architecture ainsi : sources (PV, groupe diesel, batteries) → centralisation sur un bus DC/AC du microgrid → tableau de distribution avec bypass et ATU (Automatic Transfer Unit) → point de raccordement au réseau public. Le PLC joue le rôle d'arbitre : il surveille les grandeurs électriques, exécute la logique de contrôle et pilote les commandes de manœuvre via des relais/TS.

    Stratégie de bascule et séquence de synchronisation

    La séquence de bascule que je mets en place repose sur trois modes principaux : Normal (réseau public), Microgrid (islanding), et Transitoire (synchronisation et transfert). Voici une séquence typique que j'ai validée en usine :

  • Détection de défaillance réseau : détection des seuils (tension hors plage, fréquence instable) par les relais Easergy et remontée au PLC.
  • Décision et préparation : le PLC vérifie la disponibilité microgrid (puissance injectable, SOC batteries) et demandera au EMS d'allouer la capacité.
  • Synchro (si retour vers réseau) : le PLC engage la boucle de synchronisation — contrôle de phase, fréquence et tension — puis commande la fermeture synchronisée du disjoncteur de parallèle via Easergy.
  • Transfert d'alimentation : après synchronisation, la bascule s'effectue en douceur pour éviter à-coups et chutes de tension.
  • Repli sécurisé : en cas d'échec de synchronisation ou de défaut durant le parallèle, la logique prévoit un repli immédiat vers l'état le plus sûr (isolation du microgrid ou reprise par réseau selon disponibilité).

    • Dans EcoStruxure, la fonctionnalité de synchronisation et la supervision des paramètres électriques facilitent l'automatisation de ces étapes et la traçabilité des événements.

    Protection, coordination et sécurité fonctionnelle

    La protection électrique est un point que je ne néglige jamais. La coordination des relais, la logique de verrouillage interverrouillée et l'analyse des défauts doivent être testées en simulation puis sur site :

  • Relais de surintensité et de défaut d'isolement (Easergy) configurés avec coordination sélective.
  • Verrous logiques sur le PLC pour empêcher toute manœuvre non autorisée (ex : empêcher fermeture de disjoncteur si synchro non validée).
  • Routines d'auto-test et d'auto-reprise : tests périodiques de bascule planifiée durant des fenêtres de production, pour vérifier l'opérabilité sans risquer la production.

    • J'intègre aussi des aspects de sécurité fonctionnelle (selon IEC 61508 / ISO 13849) pour les fonctions critiques : arrêt d'urgence, isolement en cas d'incendie, etc. Les organes de commande redondants et la surveillance croisée (watchdog) sur le PLC renforcent la robustesse.

    Supervision, archivage et retours d'expérience

    La supervision via EcoStruxure Power Monitoring permet non seulement d'afficher l'état en temps réel, mais aussi d'historiser les événements, les profils de charge et les cycles de batterie. Ces données sont essentielles pour :

  • Analyser les incidents de bascule et affiner les seuils de déclenchement.
  • Optimiser l'usage du stockage : décider quand charger/décharger selon tarifs et contraintes.
  • Mettre en place des indicateurs de performance (MTTR, fréquence des bascules, % de charge provenant du microgrid).

    • Je recommande d'intégrer des dashboards personnalisés pour les opérateurs (alerte sonore, pages de procédure de reprise) et des rapports automatiques pour la maintenance.

    Tests, mises en service et validation

    Un point clef que j'insiste toujours : tester en conditions réelles. Les tests que je pilote comprennent :

  • Tests de bascule programmés : passage en islanding et retour réseau en heures creuses.
  • Tests de charge maximale sur microgrid pour vérifier tenue en situation critique.
  • Simulation de défauts (perte de synchronisation, chute de batterie) pour valider les repliements.

    • La mise en service inclut la vérification des temps de transfert, la qualité de la tension pendant le parallèle et la tenue des protections. EcoStruxure facilite ces étapes avec des outils d'enregistrement et d'analyse permettant de justifier la conformité aux exigences clients et réglementaires.

    Maintenance prédictive et optimisation continue

    Enfin, je préconise d'intégrer des méthodes de maintenance prédictive : analyse des vibrations des générateurs, monitoring de l'état de santé des batteries (Soeh, impedance), suivi des cycles des disjoncteurs. En couplant ces données au SCADA, on peut anticiper les pannes et planifier les interventions sans interrompre la production.

    Élément Action recommandée Outil
    Batteries Surveillance SOH/SOC, cycles EcoStruxure EMS + capteurs BMS
    Relais/Disjoncteurs Test de manœuvre, analyse vieillissement Easergy, enregistrements SCADA
    Générateurs Analyse vibrations, maintenance planifiée Capteurs IoT, Power Monitoring

    En pratique, ces retours terrain m'ont appris à privilégier la simplicité opérationnelle : des interfaces claires pour les opérateurs, des procédures automatisées et des tests réguliers. Schneider EcoStruxure offre un bon niveau d'intégration, mais le succès dépend surtout de la qualité de la démarche projet : étude des besoins, dimensionnement, tests et formation des équipes.
